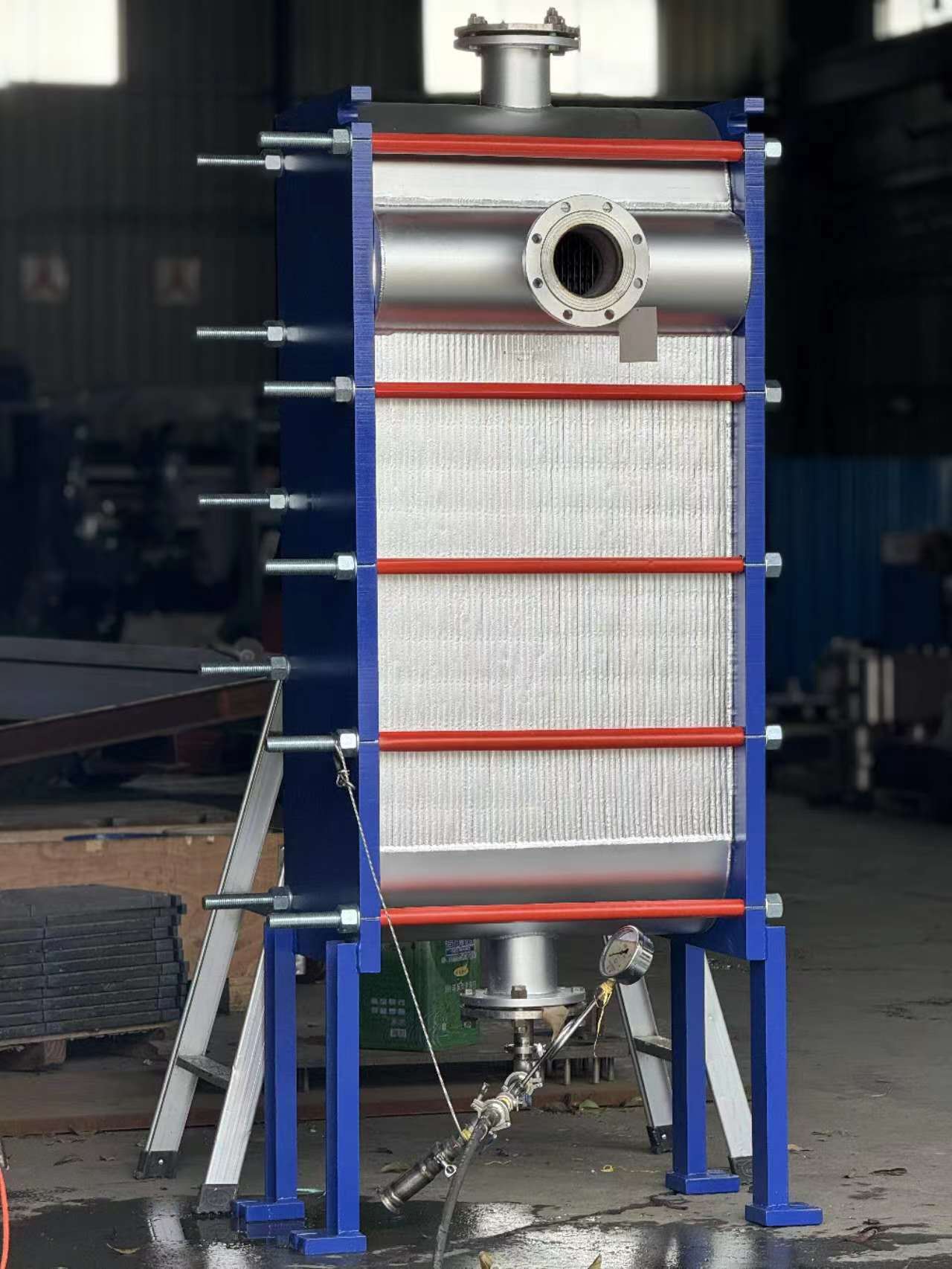

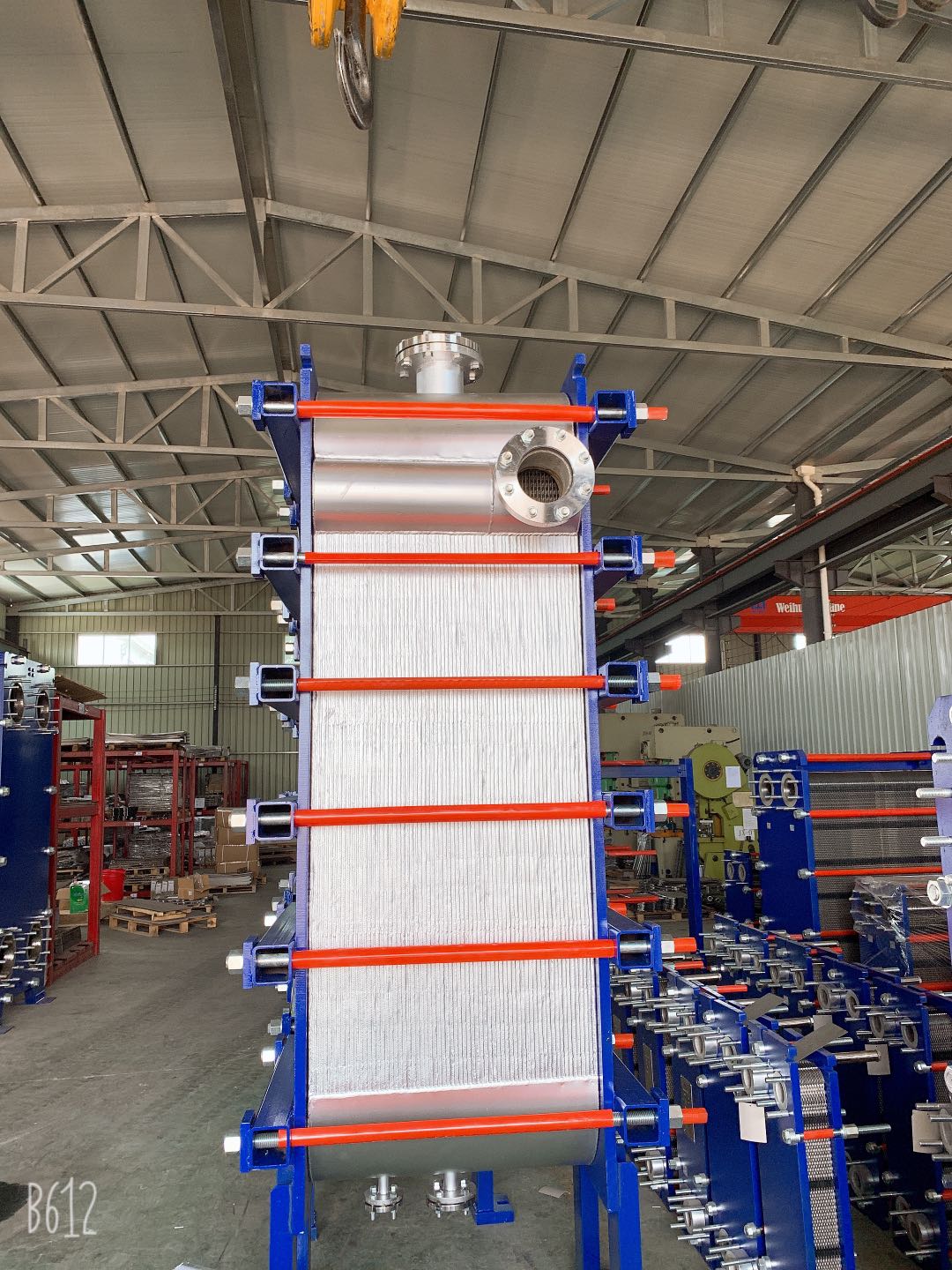

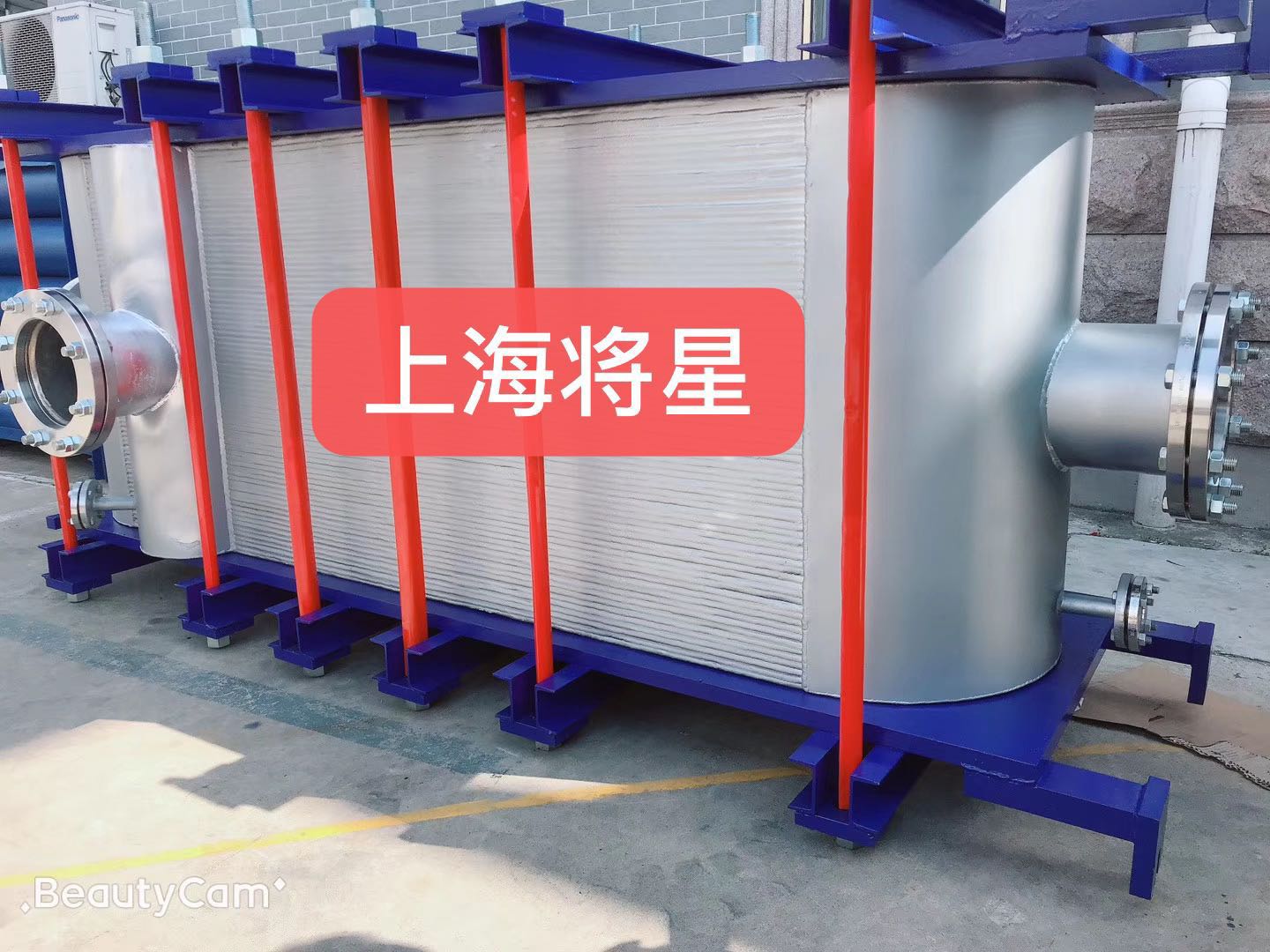

全焊式板式換熱器

全焊接板式換熱器

全焊接換熱器是一種高效、緊湊的換熱設備，結合了可拆式板式換熱器和管殼式換熱器的優勢，廣泛應用于高溫高壓、腐蝕性介質等嚴苛工況。以下從結構、原理、特點及應用等方面進行概述：

一、結構與分類

全焊接換熱器通過焊接技術將板片連接，形成密封的流體通道。其結構形式多樣，主要包括：

1. 可拆全焊接板式換熱器：板束采用全焊接結構，但板框可拆卸，便于維護。

2. 釬焊板式換熱器：板片間通過銅或不銹鋼釬焊密封，耐壓達4.5MPa，適用溫度-50°C至250°C。

3. 純逆流焊接板式換熱器：通過入口封頭實現逆流換熱，分可拆與不可拆兩種類型。

4. 板翅式換熱器：由翅片、隔板等組成，適用于低溫、低壓且無強腐蝕的場合。

5. 螺旋板式換熱器：流體在螺旋通道內逆流換熱，結構緊湊。

   板殼式換熱器：兼具板式高效率和管殼式耐高壓特性，傳熱效率為管殼式的3-5倍。

二、工作原理

全焊接換熱器通過板片間的波紋通道實現熱交換。冷熱流體在相鄰通道內平行流動，熱量通過薄板片傳遞，形成逆流或交叉流。波紋結構增強湍流，降低熱阻，末端溫差可低至1℃（如水-水換熱），顯著優于管殼式換熱器的5℃。

三、核心特點

1. 高效傳熱：波紋板片促進湍流，傳熱系數達管殼式3-5倍，比表面積高達400-800m2/m3，體積更小。

     耐高溫高壓：全焊接結構摒棄墊片，耐壓可達4.0-6.0MPa，耐溫范圍-200°C至900°C（特殊型號）。

1. 緊湊輕便：板片厚度僅0.6-1.2mm，重量較管殼式減少90%，節省安裝空間。

2. 無泄漏風險：焊接密封避免墊片老化導致的泄漏，適用于有毒、易燃介質。

3. 維護便捷：部分型號支持拆卸清洗，且污垢易因熱脹冷縮自動脫落。

四、應用領域

全焊接換熱器廣泛應用于：

• 能源行業：原油換熱、天然氣凈化、熱電廠冷凝。

• 化工與制藥：耐腐蝕設計適用于酸、堿及高純度介質。

• 食品加工：衛生級材料滿足無菌要求。

• 區域供熱：撬裝換熱站集成智能控制，換熱效率達97%。

• 特殊工況：寬流道設計處理高粘度、含顆粒介質，替代管殼式換熱器。

五、發展趨勢

隨著氬弧焊等工藝優化，全焊接換熱器正向更高耐壓（達6.0MPa）、更廣溫度適應性和模塊化方向發展。市場預計年復合增長率持續提升，尤其在亞太地區的石油化工和節能領域。

綜上，全焊接換熱器憑借其高效、可靠、適應性強的特點，正逐步替代傳統換熱設備，成為工業熱交換領域的核心解決方案

產品特點

·新型的節能熱交換設備，傳熱效率高·結構緊湊、操作簡單·耐高壓，耐高溫

·以焊接為主的密封結構

·清洗用機械或化學清洗等清洗徹底提高換熱效率

板片材質

板片材質:SUS304SUS316L、2205雙相不銹鋼、904L板片厚度:1.0-1.5mm

適用范圍

適用于化工、化肥、醫藥、冶金、機械、動力、礦山、印染、城鎮供暖等部門，用以滿足加熱、冷凝、冷卻及熱回收等各種工藝要求。
